I nostri riduttori di pressione sono stati selezionati tra vaste gamme di prodotti per essere utilizzati nella maggior parte delle applicazioni di gas medicinali in bombole.
ATTENZIONE
- Mai lubrificare;
- Controllare che i raccordi siano a tenuta;
- Nei riduttori in cui è necessario l’uso di guarnizioni di tenuta, utilizzare solo le idonee guarnizioni fornite dal produttore.
Fiammarc dispone di riduttori di pressione (o regolatori di pressione) per tutti i tipi di gas medicali.
I riduttori di pressione riducono la pressione del gas in funzione delle specifiche esigenze.
PRINCIPALI NORME E LEGGI DI RIFERIMENTO
- UNI EN ISO 10524-1 “Riduttori di pressione per l’utilizzo con i gas medicali – Parte 1: Riduttori di pressione e riduttori di pressione con flussometro”.
- DIRETTIVA 93/42 CEE e s.m.i “Dispositivi medici”.
- UNI EN 837-1 per manometri.
COME FUNZIONANO I RIDUTTORI DI PRESSIONE?
All’interno del riduttore si trovano due camere, generalmente collegate ad uno o più di manometri.
Nei riduttori aventi un solo manometro viene indicata la sola pressione bassa in uscita, mentre per i riduttori aventi due manometri, uno di alta pressione e l’altro di bassa pressione, si indica rispettivamente il valore della pressione nella bombola ed il valore della pressione ridotta in uscita dal riduttore.

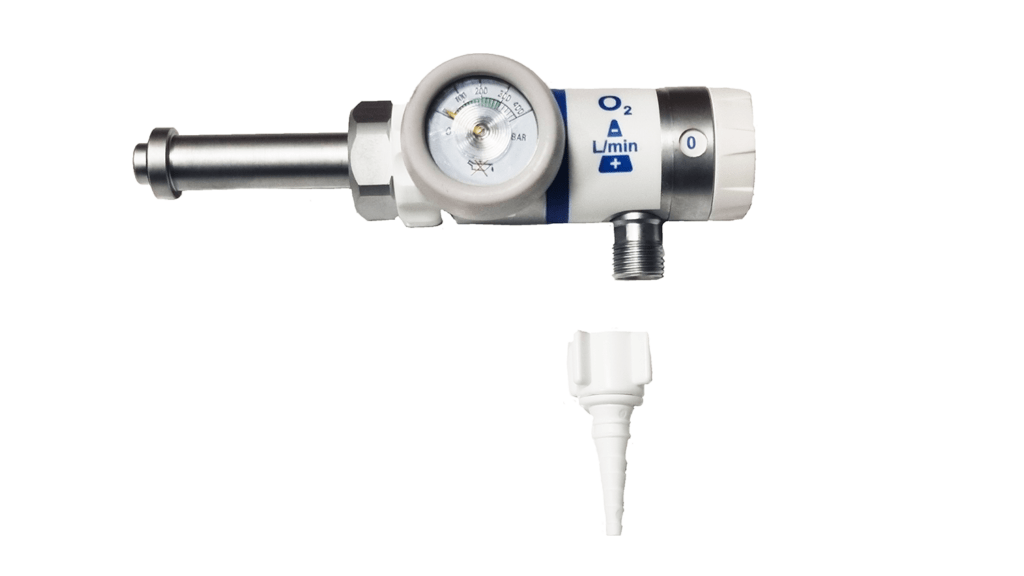

Nel riduttore con flussimetro a scatti il manometro indica la pressione del gas nella bombola ed il selettore a scatti indica la portata in LT/min.
Quale riduttore di pressione fa al caso tuo?
I riduttori di pressione devono essere scelti in base al tipo di applicazione e al tipo di gas utilizzato, così come le diverse scale di pressione e/o portata.

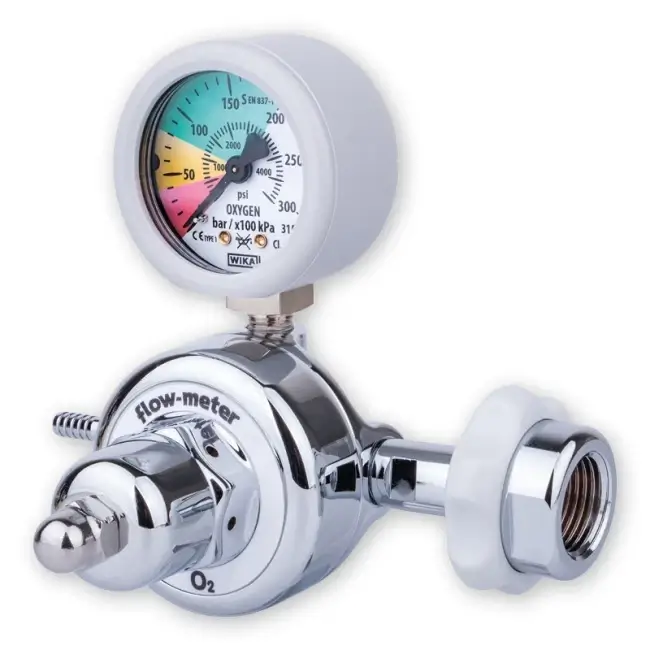

RIDUTTORI DI PRESSIONE MONOSTADIO A 1 MANOMETRO
INFORMAZIONI TECNICHE
Dimensioni (AxLxP) | Peso | |
| Uscita | ||
| Portagomma Ø 6 mm | 120x136x100 mm | 0,95 Kg |
| Unità terminale | 120x137x100 mm | 1,21 Kg |
| Filetto ISO G. 1/4” F. | 120x105x100 mm | 0,92 Kg |
| Pressione massima di ingresso | 200 bar (100 bar per N2O e CO2) | |
| Pressione massima di uscita | Pretarato 3,5 | |
| Connessioni in entrata per montaggio su bombola | UNI 11144 • NF-E 29-650 • BS 341-3 • DIN 477- 1 • CGA • EN 850 | |
| Unità terminali (se presenti) | AFNOR NF-S 90-116 • UNI 9507 • BS 5682 • DIN 13260-2 • SS 875 24 30 | |
| Gas | O2 • Aria • N2O • N2 • CO2 • Elio • Idrogeno |

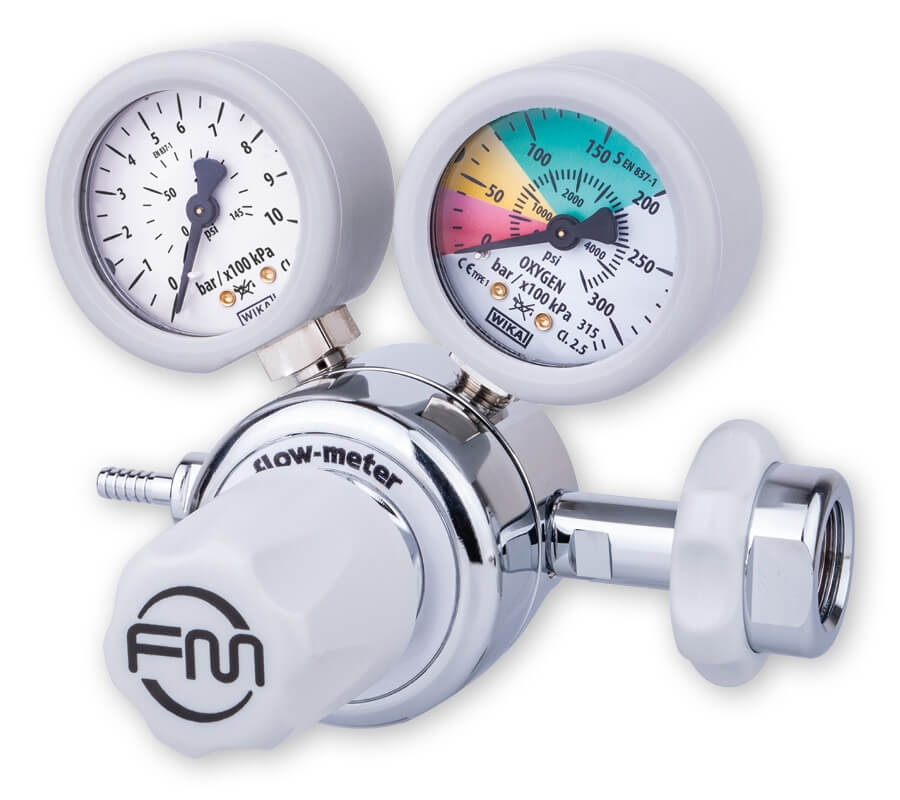

RIDUTTORI DI PRESSIONE MONOSTADIO A 2 MANOMETRI
INFORMAZIONI TECNICHE
Dimensioni (AxLxP) | Peso | |
| Uscita | ||
| Portagomma Ø 6 mm | 113x136x102 mm | 1,14 Kg |
| Unità terminale | 113x137x102 mm | 1,40 Kg |
| Filetto ISO G. 1/4” F. | 113x105x102 mm | 1,11 Kg |
| Pressione massima di ingresso | 200 bar (100 bar per N2O e CO2) | |
| Pressione massima di uscita | da 1 a 5 bar | |
| Connessioni in entrata per montaggio su bombola | UNI 11144 • NF-E 29-650 • BS 341-3 • DIN 477- 1 • CGA • EN 850 | |
| Unità terminali (se presenti) | AFNOR NF-S 90-116 • UNI 9507 • BS 5682 • DIN 13260-2 • SS 875 24 30 | |
| Gas | O2 • Aria • N2O • N2 • CO2 • Elio • Idrogeno |
RIDUTTORI DI PRESSIONE MONOSTADIO A 2 MANOMETRI
INFORMAZIONI TECNICHE
Dimensioni (AxLxP) | Peso | |
| Dimensioni e peso | 130 X 51 X 58 | 0,64 Kg |
| Precisione della portata | ± 20% (per portate > 1,5 L/min) | |
| Precisione della portata | ± 30% (per portate ≤ 1,5 L/min) | |
| Pressione di Chiusura | < 5,5 bar | |
| Portata massima | 14/15 Lt/min | |
